本文更多的从消防的视点结合工程经历,依据《电力工程电缆设计标准》、《住所修建电气设计标准》、《民用修建电气设计标准》、《修建设计防火标准》等国家标准的规则,按一般、消防负荷两部分,从消防供电干线、应急照明和火灾主动报警等三方面,梳理了各等级民用修建应选用的电线电缆型式及其敷设方法。
01 常用电力电缆类型
在现在的修建电气设计中,常用的线缆可分为以下几类:一般线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿藏绝缘电缆。对应上述的各类线缆,不同的厂家有不同的产品,但根本的要求和界说是共同的。
一般电缆
首要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。
阻燃线缆
难以着火并具有阻挠或推迟火焰延伸才能的电线电缆。该线缆一般指能经过GB/T18380.3(同等IEC60332-3)实验合格的电线电缆。包含具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.
耐火线缆
在规则温度和时刻的火焰焚烧下,仍能坚持线路完整性的电线电缆。一般指经过GB/T12666.6(等效IEC60331)实验合格的电线电缆。包含具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.
无卤低烟线缆
无卤低烟阻燃线缆WDZ-BYJ/YJY:资料不含卤素,焚烧时产生的烟尘较少而且具有阻挠或推迟火焰延伸的电线电缆。一般把能经过GB/T 17650.2(同等IEC60754-2)、GB/T17651.2(同等IEC61034-2)和GB/T18380.3(同等IEC60332-3)三项标准实验合格的电线电缆称为无卤低烟阻燃电线电缆。
无卤低烟阻燃耐火线缆WDZN-BYJ/YJY:资料不含卤素,焚烧时产生的烟尘较少而且具有阻挠或推迟火焰延伸、可坚持线路完整性的电线电缆。一般把能经过GB/T17650.2(同等IEC 60754-2)、CB/T 17651.2(同等IEC61034-2)、GB/T 18380.3(同等IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准实验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
矿藏绝缘电缆
用矿藏(如氧化镁)作为绝缘资料的电缆。一般由铜导体、矿藏绝缘、铜护套构成,不含有机资料;而且具有不燃、无烟、无毒和耐火的特性。
02 住所修建中电线电缆的选型及敷设要求
住所修建中电线电缆的选型,首要参照《住所修建电气设计标准》和《民用修建电气设计标准》中的规则。
一般负荷用电线电缆
依据标准,多层住所及高层住所中公共区域暗敷的一般负荷线缆均可选用交联聚乙烯YJV电力电缆或聚氯乙烯BV电线;而高层住所中公共区域明敷的一般负荷用线缆,在火灾时被延燃的可能性较大,为下降对修建内人员的损害,应选用无卤低烟阻燃WDZ-BYJ/YJY电缆和电线供电;住所户内线路现都选用穿管暗敷方法,即便产生火灾,短时刻内电线悉数焚烧的可能性较小,焚烧产生的卤化物含量和影响规模有限,故均能够选用BV线穿管暗敷。
其间,眀敷方法包含电缆直接眀敷、电缆敷设在梯架里和电线穿维护导管眀敷,电缆在槽式桥架内敷设如装置在有用结构防护体之外(如敷设在吊顶内)视为明敷,电缆在电气竖井内敷设不属于眀敷。穿管敷设时可选用电线。
消防负荷用电线电缆
消防负荷用电线电缆,针对消防供电干线、应急照明和火灾主动报警线路三部别离离应选用不同类型的线缆。
03 其他民用修建中电线电缆的选型和敷设要求
一般负荷用电线电缆
在一般工程中,选用交联聚乙烯绝缘YJV电缆和聚氯乙烯BV电线。对一类高层修建以及重要的公共场所等防火要求高的修建物,应选用无卤低烟阻燃WDZ-BYJ/YJY线缆。
《民用修建电线电缆防火设计规程》进一步对各场所进行了分级,以清晰各场所应选用的电线电缆。
据此,一般负荷供电所用线缆,直埋敷设和穿管暗敷的电缆可选用一般电缆YJV,除此之外的用于特级、一级场所的电线电缆应选用无卤低烟型WDZ-BYJ/YJY,用于二级场所的电线电缆宜选用无卤低烟型WDZ-BYJ/YJY.用于一般设备线路的电线在穿管敷设时,可选用一般电线BV.
当电线电缆成束敷设时,为防止火灾时线缆延燃,应选用阻燃电线电缆ZRBV/YJV;在外部火势效果下,需坚持线路完整性、保持通电的场所,其线路应选用耐火电线电缆NHBV/YJV或矿藏绝缘电缆BTTZ.用于特级、一级场所中的特别重要负荷的电源骨干线路宜选用矿藏绝缘电缆BTTZ.用于重要的木结构公共修建的电源骨干线应选用矿藏质绝缘电缆BTTZ。
消防负荷用电线电缆
消防负荷用电线电缆首要参照《民用修建电气设计标准》、《民用修建电线电缆防火设计规程》和新版《修建设计防火标准》中的规则。
标准中表4.0.1中所示特级场所的消防设施供电干线选用矿藏绝缘电缆BTTZ;应急照明选用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆;火灾主动报警线路选用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆。
一级场所的消防设施供电干线宜选用矿藏绝缘电缆BTTZ,能够选用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆;应急照明选用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆;火灾主动报警线路选用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆。暗敷部分能够用阻燃耐火ZNBV/YJV线缆。
二级、三级场所的消防设施供电干线选用一般阻燃耐火ZNBV/YJV线缆;应急照明选用一般耐火NHBV/YJV线缆;火灾主动报警线路选用一般耐火NHBV/YJV线缆。
04 配电线路的敷设要求

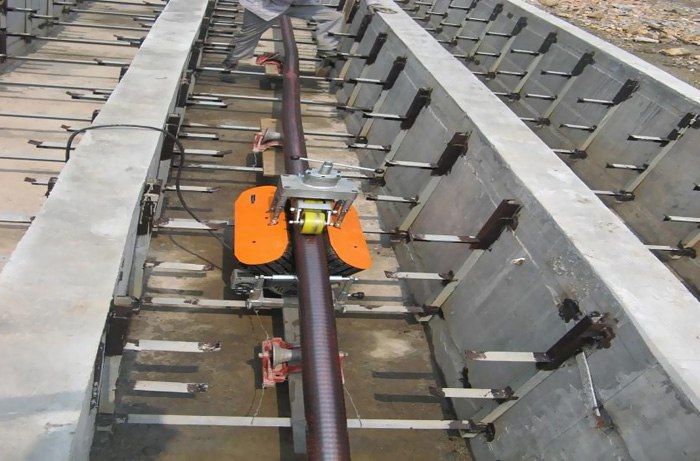

电缆敷设方法的挑选,应视工程条件、环境特色和电缆类型、数量等要素,以及满意运转牢靠、便于维护和技术经济合理的准则来挑选。
消防配电线路的敷设要求
关于消防配电线路的敷设要求,应满意火灾时接连供电的需求,其敷设应契合下列规则:
明敷时(包含敷设在吊顶内),应穿金属导管或选用封闭式金属槽盒维护,金属导管或封闭式金属槽盒应采纳防火维护办法;当选用阻燃或耐火电缆并敷设在电缆井、沟内时,可不穿金属导管或选用封闭式金属槽盒维护;当选用矿藏绝缘类不燃性电缆时,可直接明敷;
暗敷时,应穿管并应敷设在不燃性结构内且维护层厚度不该小于30mm;
消防配电线路宜与其它配电线路分隔敷设在不同的电缆井、沟内;确有困难时需敷设在同一电缆井、沟内时,应别离安置在电缆井、沟的两边,且消防配电线路应选用矿藏绝缘类不燃性电缆。
线缆敷设的防火办法
除要确保设备的正常运转外,电缆自身也需求采纳防火办法,为此其敷设方法还有以下要求:
1)电线电缆敷设时,应对电缆桥架和电缆井道采纳有用的防火封堵或分隔办法。
2)电力电线电缆与非电力电线电缆宜分隔敷设,如确需在同一电缆桥架内敷设时,宜采纳阻隔办法。
3)敷设在同一电缆桥架内的电缆,当其非金属资料容量大于14L/m时,宜选用阻隔办法。
4)电线明敷时,在特级、一级场所应选用金属管或金属线槽敷设,在二级场所宜选用金属管或金属线槽敷设。
5)电线暗敷时,宜选用金属管或阻燃型硬质塑料管敷设,并应敷设在不燃体结构内。消防设备线路暗敷时,尚应满意其维护层厚度不该小于30mm的要求。
6)矿藏绝缘电缆可选用支架或沿墙明敷。
关于线缆敷设有以下几点在标准中没有清晰规则,但仍值得研讨
1)关于一级负荷,由两层电源供电,低压电缆出线引自不同高压所带的变压器,其电缆一般都会选用耐火阻燃电缆,但关于其变压器的高压进线电缆却没有规则。现在有许多项目,变电所不靠外墙,高压进线电缆可能在桥架内敷设一段再进入变电所。在这种情况下,若产生火灾,高压电缆不具备耐火才能,也就无法确保低压消防设备的安全运转。所以,笔者以为,这种情况下,高压进线电缆应选用耐火阻燃电缆。
2)相似的,柴油发电机引至变电所的母线如敷设在无防护的区间,应至少选用耐火母线或改为矿藏绝缘电缆。
