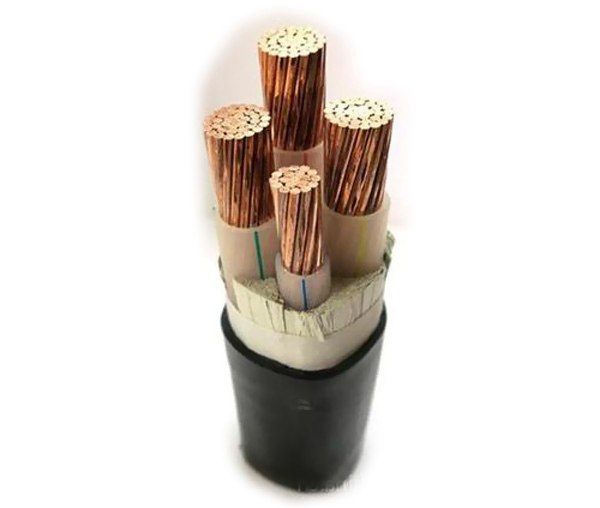

咱们常用的电缆一般是 3+2 或 3+1 芯,但在电缆载流量表中,为何只看到了三芯电缆的数据?这儿给出了解说,电气设计在线教育狄教师。
疑问:中性线也归于带电导体,也有电流经过,莫非不计它的发热吗?怎样载流量表的数据中历来都没见过 3+2 或 3+1 芯的电缆?其实:并不是不考虑中性线的发热,和电缆/电线敷设的办法有关。
首要:3+2 芯电缆中有 PE 线,这根线正常状况下时没电流经过的,不会发热,所以 3+2 和 3+1 芯电缆的发热状况相同。
解析:当三相四线配电时,咱们往往采用了(多芯电缆)或(共管电线)来敷设。而电缆载流量也都按三相负载平衡时的三根带载相线总发热量来标定。
即便三相不平衡,中性线上带有电流时,由公式 In = Iu + Iv + Iw 可得知。中性线所添加的发热,也必定会由其他一相或两相削减的发热来抵消,其总发热量并无改变。
当然:以上状况是在上述两种敷设办法时才有用,由于多芯电缆和共管电线相互紧贴,它们的发热也是相互影响的,故而应将电缆或穿管导线视作一归纳发热体来考虑。
试想一下:若将带电导体拉开距离来敷设,比方汇流排、绝缘子明敷单芯架空线,咱们应该怎样来标定载流量呢?
答案:应导体间的发热互不影响,其载流量应按单根导体的发热来标定。
