南方珠江阻燃耐火电缆系列
产品适用于但凡在火灾时，仍需坚持正常运转的线路如工业及民用建筑的消防体系，应急照明体系，救生体系，报警及重要的监控回路等。常用于：
1、 消防泵，喷淋泵，消防电梯的供电线路及操控电线。
2、 防火卷帘门，电动防火门，排烟体系风机，排烟阀，防火阀的供电操控线路。
3、 消防报警体系的手动报警线路，消防播送及电话线路。
4、 高层建筑及机场，地铁等重要设备中的安保闭路电视线路。
5、 会集供电的应急照明线路，操控及维护电源线路。
6、 大中型变配电所重要的继电维护线路及操作电源线路。
7、 计算机监控线路。
一、产品履行规范：企业规范
二、耐火型电线电缆的阐明
耐火型电线电缆是指在规则实验条件下，在火焰中焚烧必定时刻内能坚持正常运转的电缆。
(!)、按GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性实验》的规范要求，耐火电线电缆的须在750℃下焚烧90min，2A熔丝不熔断。
(2)、耐火型电线电缆选用耐高温的有机隔火带作耐火层。依照GB/T19666-2005，
耐火电线电缆能够分为阻燃耐火电线电缆和非阻燃耐火电线电缆。阻燃耐火电线电缆主要是在绝缘或护套中参加阻燃剂，就能够一起满意阻燃特性。非阻燃耐火电线电缆就是在绝缘或护套中不增加阻燃剂，它不具有阻燃特性。
(3)、依据GB/T18380.3-2002规则的实验条件，阻燃电线电缆分为A、B、C、D四个等级。见下表：
阻燃等级 供火温度 供火时刻 成束敷设电缆的非金属资料体积 碳化高度 自息时刻 适用产品
A ≥815℃ 40min ≥7升/米 ≤2.5米 ≤1h 耐火阻燃电缆
B ≥815℃ 40min ≥3.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆
C ≥815℃ 20min ≥1.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆
D ≥815℃ 20min ≥0.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

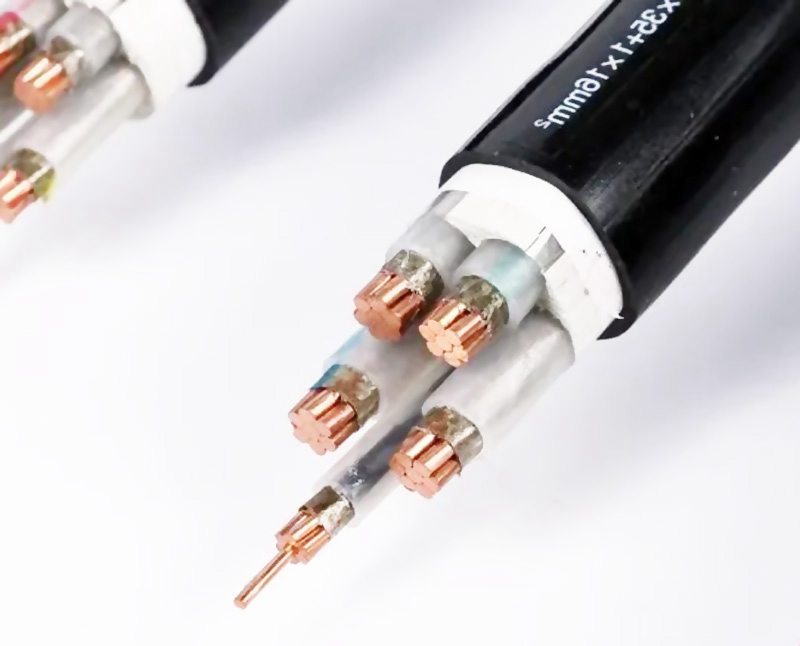

三、产品结构：
四、阻燃耐火型电缆产品表明办法
(1) 阻燃耐火电线电缆的类型表明办法：阻燃耐火电线电缆的类型是在一般电缆的类型前加○-△-□，○-是指阻燃代号用Z表明，△-是阻燃等级代号，阻燃等级分为A,B,C,D四个等级，□-是耐火电线电缆的代号，用N表明。
阻燃耐火A类耐火：ZAN 阻燃B类耐火：ZBN 阻燃C类耐火：ZCN
(2) 产品用类型、额外电压、芯数、标称截面和规范号表明。
五、电缆的类型及称号：
类型 称号 阻燃等级 芯数 截面m㎡ 额外电压V
ZN-BV 铜芯聚氯乙烯绝缘阻燃耐火电线 A、B、C、D 1 1.5-400 450/750
ZN-BVV 铜芯聚氯乙烯绝缘护套圆形阻燃耐火电缆 A、B、C、D 1-5 1.5-35 300/500
ZN-BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁形阻燃耐火电缆 A、B、C、D 2，3 0.75-10 300/500
ZN-BVR 铜芯聚氯乙烯绝缘阻燃耐火软电缆 A、B、C、D 1 2.5-70 450/750
ZN-RVS 铜芯聚氯乙烯绝缘绞型衔接用阻燃耐火软电缆 A、B、C、D 1 0.75-2.5 300/300
ZN-RV 铜芯软导体无护套阻燃耐火电缆 A、B、C、D 1 1.5-240 450/750
ZN-KVV 聚氯乙烯绝缘聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVVP2 聚氯乙烯绝缘钢带屏蔽聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVVP2-22 聚氯乙烯绝缘钢带屏蔽钢带铠装聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVJV 交联聚乙烯绝缘聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KVJVP2 交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-KYJVP2-22 交联聚乙烯绝缘铜带屏蔽铠装聚氯乙烯护套阻燃耐火操控电缆 A、B、C、D 2-61 1-10 450/750
ZN-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000
ZN-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000
ZN-YJV 交联聚乙烯绝缘聚乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000
ZN-YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000
六、运用特性
1、 阻燃耐火电力电缆的额外电压U0/U为450/750，阻燃耐火电线电缆的额外电压U0/U为450/750及以下。
2、 PVC绝缘电缆长时刻答应工作温度不超越70℃，XLPE绝缘电缆长时刻答应工作温度不超越90℃。
3、 装置时环境温度不宜低于0℃
4、 电缆装置时的z.ui小曲折半径。
A、 阻燃耐火电线外经(D)小于25mm，电缆的答应曲折半径应不小于4D，外经(D)为25mm及以上电缆的答应曲折半径应不小于6D。
B、 阻燃耐火操控电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
C、 阻燃耐火电力电缆的z.ui小曲折半径。见表：(D—电缆的外径)
项目 单芯电缆 多芯电缆
无铠装 有铠装 无铠装 有铠装
装置时z.ui小曲折半径 20D 15D 15D 12D
5、 多芯电缆中性线导体标称截面表
主绝缘线芯导体标称截面m㎡ 中性线导体标称截面m㎡
3+1，3+2，4+1芯 等4，5芯
4 2.5 4
6 4 6
10 6 10
16 10 16
25 16 25
35 16 35
50 25 50
70 35 70
95 50 95
120 70 120
150 70 150
185 95 185
240 120 240
300 150 300
400 185 400
6、 单芯电缆导电线芯为圆形，16m㎡及以上者能够紧压。多芯电缆线芯截面为35m㎡及以下者，线芯应为圆形，线芯截面在50m㎡及以上者为扇形，瓦型或半圆形。四芯电缆中第4芯(中性线芯)能够为圆形或扇形。五芯电缆中中性线能够为圆形或瓦型6m㎡及以下者答应由单根线组成。成型导体(扇形，瓦形或半圆形)应当紧压。
七、电力电缆截面规模：
芯数 截面m㎡
1 1.5-300
2 1.5-300
3 1.5-300
4 1.5-300
3+1 2.5-300
5 1.5-240
3+2 2.5-240
4+1 2.5-240
八、单芯钢带电缆仅适用于直流体系
九、绝缘线芯辨认：
阻燃耐火电力电缆依照塑料绝缘电力电缆绝缘线芯辨认要求进行分色，阻燃耐火操控电缆依照塑料绝缘操控电缆绝缘线芯辨认要求进行分色，阻燃耐火电线电缆依照聚氯乙烯绝缘电线电缆绝缘线芯辨认要求进行分色。
十、主要性能
1、 制品电线电缆的耐火特性是在750℃的火焰下焚烧90min,且在额外电压下不被击穿。其耐火特性的实验装置应契合GB/T19216.11-2003及IEC60331-11:1999,耐火特性的实验办法和要求契合GB/T19216.11-2003及IEC60331-11:1999
2、 制品阻燃耐火电线的阻燃特性应能饱尝5个周期的笔直焚烧实验，而不传递火焰，实验后试样继续焚烧时刻不超越1h.制品电缆应进行成束电缆焚烧实验，实验后电缆烧焦或受影响部分到达的高度应不超越火焰作用点以上2.5m.
3、 电线电缆应饱尝-15℃的低温卷烧实验或低温冲击实验，实验后实验表单应无眼力可见裂纹。
4、 70℃的制品电线绝缘体积电阻效应应不大于1*1010Ω.cm
5、 制品阻燃耐火电线电缆应能饱尝2.5KV沟通电压实验，5min不击穿;制品阻燃耐火操控电缆应能饱尝3.5KV沟通电压实验，5min不被击穿。
6、 阻燃耐火电线电缆选用高阻燃的聚氯乙烯塑料，氧指数大于30%
7、 除具有以上特性外，其他性能与同类一般电缆相同。
