电气和布线系统常用的电线有哪些？
电气和归纳布线等体系中常用的线材首要有BV RV BVV BVVB BVR RV RVS RVV RVB RVVP RYJ等，可是这些符号代表什么意思，核算的时分是算一根线仍是两根线，详细用在什么部位，你未必都很清楚。
（1）BV：铜芯聚氯乙烯绝缘导线，简称塑铜线，是单芯硬导体电缆。B代表是类别，布电线，V代表绝缘为：聚氯乙烯。适用于沟通电压450/750V及以下动力装置、日用电器、外表及电信设备用的电缆电线。
常用BV线类型：0.75平方，1平方，1.5平方，2.5平方，4平方，6平方，10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方等。
BV 2.5的，国标直径为1.78mm，半径即为0.89mm。 故截面积为：0.89×0.89×3.14=2.487194约等于2.5平方毫米。
常用的BV线色彩有：赤色、黄色、蓝色、绿色、黑色、白色、双色（黄、绿）、棕色。
依据用处不同，又分为耐火型和阻燃型：
ZR-BV：铜芯聚氯乙烯绝缘阻燃电线，分为A、B、C、D四个等级，其间A类最好，以此类推。
NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还能够正常运用。
电线载流量核算 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速预算)
4平方的铜线：4*6=24A
6平方的铜线：6*6=36A
10平方的铜线：10*6=60A
16平方的铜线：16*6=96A
市场上购买到的BV线，一盘一般国标线优等品是100±0.5米，非标的在90-95m就很不错了，乃至有的小作坊出产的都达不到90m，因此在和施工单位核对工程量的时分，有些施工单位说他们购买的线材数量是收购记载的，怎样图纸算的少了这么多，简略的比如，一个工程用10万米BV塑铜线来考虑，假如施工单位买的是非标产品，一盘只要90m，那么10万米就会少1万米，这是很可怕的工作。
（2）RV：也叫铜芯聚氯乙烯绝缘导线，但它是单芯软导体电缆。
额外电压：<1.5mm2 300V/500V;≥1.5m㎡; 450V/750V。
标明色彩：红、白、蓝、绿、棕、灰、黑…
截面积：0.3-70mm2。
用处：家用电器的衔接线、电控柜，配电箱及各种低压电气设备衔接线，可用于电力，电气操控信号及开关信号的传输。
（3）RVS:铜芯聚氯乙烯绝缘绞型衔接用软电线、对绞多股软线，简称双绞线，俗称“花线”，现阶段此种线材多用于消防体系，也叫“消防地”。
字母S代表双绞线，字母R代表软线，字母V代表聚氯乙烯（绝缘体）
RVS双绞线的用处：
1.多用于消防火灾自动报警体系的探测器线路。
2.适用于家用电器、小型电动工具、仪器外表及动力照明用线。双白芯用于直接接灯头线；红蓝芯用于消防、报警等、播送、电话线。
3.用于衔接功放与音响设备、播送体系传输经功放机扩大处理的音频信号。
（4）BVR：全称是铜芯聚氯乙烯绝缘软导线，和RV线很相像，差异在于以下几点：
从专业的视点说：RV是GB/T5023‐2008的领域，而BVR是JB/T8734‐1999的领域。
首要差异有：
1.导体结构不一样，RV的导体细，根数要多些。
2.电压等级不一样，一般的BVR的电压等级要高。
3.绝缘厚度也不一样，BVR绝缘要厚点
4.用处也不一样，RV首要用于家用电器衔接线，BVR首要用于电机、配电柜等当地。
拿2.5mm2为例：
BV是1根直径1.78mm和7根0.68两种 BVR是19根直径0.41mm
RV 它比BVR更软，仍是2.5是49根0.25mm铜丝
用处：BVR电线仍是一种配电柜专用软电线，有能够用于沟通电压 450/750V 及以下动力装置、日用电器、外表及电信设备。
（5）BVV：铜芯聚氯乙烯绝缘聚氯乙烯圆形护套电线，俗称硬护套线。多出来一个V是聚氯乙烯护套的意思。BVV电线与BV电线的差异便是BVV比BV就多一层护套。适用于沟通电压300/500V及以下动力装置、日用电器、外表及电信设备用的电缆电线。
常用BV线类型：其标称截面从0.75-185mm²，常用的有0.75平方，1平方，1.5平方，2.5平方，4平方，6平方，10平方；芯数有一芯、二芯、三芯、多芯。
（6）BVVB：铜芯聚氯乙烯绝缘聚氯乙烯扁形护套电线
（7）RVV：全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆，又称轻型聚氯乙烯护套软线，俗称软护套线，是护套线的一种。 RVV电线电缆便是两条或两条以上的RV线外加一层护套。
和BVV差异便是BVV是硬质圆型护套电线，它是软导线的护套线
（8）RVB:扁形无护套软线，俗称红黑（平行）线，额外电压300/330V。
适用于家用照明、电器、仪器、播送音响衔接操控用线、消防电线等，与RVS的差异便是RVS是双绞线，它是平行线。

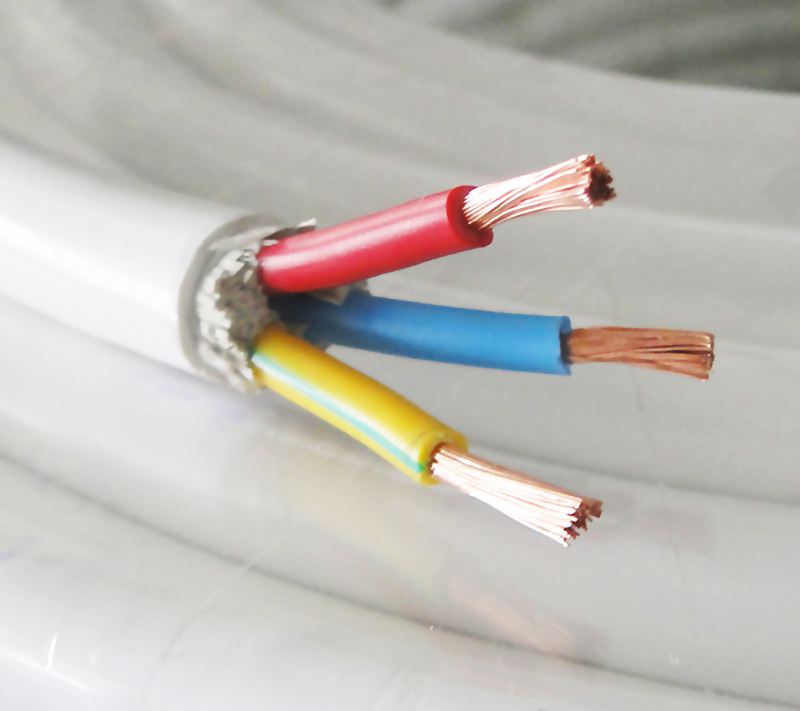

（9）RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气衔接抗搅扰软电缆，额外电压300/300V，线芯常用芯数为2-24芯，常用线芯线径为：0.12平方，0.2平方，0.3平方，0.4平方，0.5平方，1.0平方，1.5平方等。
用处：监控体系电源线和操控线、门禁体系操控器-设备的电源线等
（10）RYJ：交联聚烯烃绝缘软电线，假如是有护套的话应表明为（见产品表明办法） ，履行规范为JB/T10491.1-2004
BYJ有电线也有电缆，单芯的话与BV线外观上根本共同，由于都是硬质铜芯，绝缘层仅仅原料不一样，不看标识的话不易辨认。前者是BYJ电线，后者是BYJ电缆（带护套有填充物体）
同样是单芯绝缘导线，与BV线差异是：
BYJ——铜芯导体交联聚乙烯绝缘固定敷设用电线，耐温等级90℃；
BV——铜芯导体聚氯乙烯绝缘固定敷设用电线，耐温等级70℃.
1、BYJ导线价格高于BV导线；
2、BYJ导线防火功能高于BV导线；
3、BYJ导线毒性低于BV导线。
（11）HSYV：HS是分类代号其寓意是数字通信用水平对绞电缆，Y是绝缘材料的代号其寓意是实心聚烯烃，V的寓意是聚氯乙烯。是电话线、数据语音线
电话线HSYV-3-2*2*0.5表明什么意思？
答：3类，2对，2*0.5电话线，意思便是有2对 双绞线，线径0.5 剥开后 一共是4根0.5的线
（12）cat5eUTP:超五类非屏蔽双绞线，是网线。
双绞线按电气功能区分的话，一般分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版别越新、技能越先进、带宽也越宽，当然价格也越贵了。咱们在为局域网选购线材时一般来说是选购五类或超五类网线，由于三、四类双绞线一般是运用在10M/bps的以太五类线网中，而五类双绞线能满意现在日趋盛行的100M/bps的以太网，超五类双绞线首要用于将来的千兆网上，但现在也一般应用于局域网中，由于价格方面比五类线贵不了多少
屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗搅扰功能好些。可能有读者会问那为什么不选用屏蔽的五类双绞线呢？这是由于屏蔽双绞线要求整个体系悉数是屏蔽器材，包含电缆、插座、水晶头和配线架等，一起建筑物需求有杰出的地线体系。可是在实践施工时，很难悉数完美接地，从而使屏蔽层自身成为最大的搅扰源，导致功能乃至远不如非屏蔽双绞线UTP。所以，除非有特殊需求，一般在归纳布线体系中只选用非屏蔽双绞
Cat-6意思是超六类双绞线，超六类双绞线的各项参数都有大幅进步，传输频率也扩展至250MHz或更高。六类双绞线在外形上和结构上与五类或超五类双绞线都有必定的不同，不只增加了绝缘的十字骨架，将双绞线的四对线别离置于十字骨架的四个凹槽内，并且电缆的直径也更粗。"六类"首要用于交换机、路由器到电脑插孔之间的数据传输。
